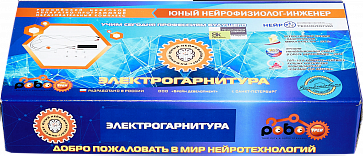

Цифровой образовательный аппаратно-программный комплекс «Юный нейрофизиолог-инженер» ЭЛЕКТРОГАРНИТУРА

Актуальную цену утончайте по почте mrtrus2014@yandex.ru

Специально разработанное оборудование и курс обучения позволят детям c 12 лет  проводить исследования в области нейрофизиологии и психофизиологии человека, использовать нейротехнологии для управления моделями роботов на основе биосигналов ЭМГ, ЭКГ ФПГ. Дети изучат строение сердца, научатся  понимать, расшифровывать и сравнивать электрокардиограмму человека.

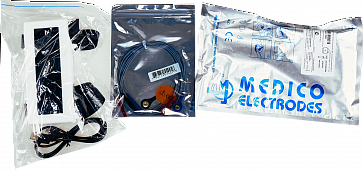

В Комплект Электрогарнитуры входят  следующие элементы:

1. Электронный блок Электрогарнитуры.

2. Одноразовые электроды для измерения сигналов ЭКГ и ЭМГ- 50 штук.

3. Touch Proof  кабель для подключения  электродов к Электронному  блоку Электрогарнитуры -3 шт.

4. miniUSB- USB для подключения Электронного  блока Электрогарнитуры к компьютеру -1 шт.

5.  Система крепления Электронного  блока Электрогарнитуры к руке.

1.     Требования к Электронному  блоку Электрогарнитуры

Электронный блок Электрогарнитуры  предназначен для регистрации, обработки и передачи ЭКГ, ЭМГ, ФПГ или сигналов, полученных на их основе, на ПК или устройство, заменяющее его.

Электронный блок Электрогарнитуры (ЭБЭ) должен удовлетворять техническим характеристикам:

1.   Место фиксации ЭБЭ на теле пользователя  плечо или предплечье, в зависимости от проводимых экспериментов.

2. Возможность адаптации ЭБЭ под антропометрические параметры пользователя - наличие.

3. Время непрерывной работы ЭБЭ в монорежимах ЭКГ или ЭМГ или ФПГ        не менее 90 мин.

4. Способ зарядки источника питания ЭБЭ –проводной.

5. Интерфейс взаимодействия ЭБЭ с внешними устройствами - проводной

6.   Тип подключения  электродов регистрации ЭМГ к ЭБЭ -       проводной

7.    Оптический сенсор блока ФПГ  встроенный в ЭБЭ.

8. Тип подключения электродов регистрации ЭКГ к ЭБЭ - проводной.

9. Модуль ЭБЭ помещен в пластиковый корпус.

 Модуль ЭБЭ состоит из -

  1. Электрокардиографический блок

2. Электромиографический блок

3. Фотоплетизмографический блок

Электрокардиографический блок ЭБЭ

1. Тип контакта ''кожа-электрод''

2. Диапазон измерения сопротивления контакта ''кожа-электрод'' (импедансометр)        0,02 … 2,0 Мом

3. Число ЭКГ-каналов 1 шт.

4. Число RLD-каналов 1 шт.

5.Регистрируемый диапазон амплитуды входного ЭКГ-сигнала в max полосе        не менее ±0,1…10,0 мВп-п

6. Собственный амплитудный шум канала усиления, приведенный ко входу в min полосе        не более ±0,015мВп-п

7. Диапазон отображаемой ЧСС от не менее 40 до не более 200 уд. Мин.

8. Точность измерения ЧСС     не более ±1 % от среднего

9. Разрядность АЦП (эффективная, без шума) не менее 18 бит (110 дБ)

10. Частота выборок АЦП не менее 150 Гц

Электромиографический блок     ЭБЭ

1.    Тип контакта ''кожа-электрод''

2. Диапазон измерения сопротивления контакта ''кожа-электрод'' (импедансометр) 0,02 … 2,0 Мом

3. Число ЭМГ-каналов  1 шт.

4. Коэффициент ослабления синфазного сигнала не менее 90 дБ

5. Регистрируемый диапазон амплитуды входного ЭМГ-сигнала в max полосе не менее ±0,1…5,0 мВп-п

6. Разрядность АЦП (эффективная, без шума) не менее16 бит (98 дБ)

7. Частота выборок АЦП не менее 1500 Гц

 Фотоплетизмографический блок ЭБЭ

1. Тип датчика      оптический

2. Число ФПГ- 1 шт.

3. Диапазон отображаемой ЧСС     40 …160 уд. Мин.

2.     Программное обеспечение при работе с компьютером

Кроссплатформенное, имеет возможность работать как в сетевом режиме  (подключение к серверу), так и в автономном.

Программное обеспечение удовлетворяет следующим требованиям:

1. Наличие          CRM системы (позволяет выстраивать индивидуальную траекторию обучения каждого обучающегося, осуществлять контроль знаний (тестовая система), дает возможность планировать занятия педагогом и составлять расписание)

2.   Наличие блока статистики и удаленных вычислений (хранение и обработка информации на сервере, возможность сбора информации по обучению и возможность создания исследовательской базы для проведения лабораторных работ и практикумов).

3. Наличие учебно-методического комплекса, теоретический материал

- Введение в нейротехнологии.

- Биоэлектрическая активность живых организмов.

- Простые способы оценки биологической активности человека.

- Физиология сердечной деятельности.

- Электрофизиологическая активность сердца.

- Как снимать ЭКГ. Наложение электродов.

- Иннервация и мышечная деятельность.

- Понятие биологической обратной связи (БОС). Регуляция функциональным состоянием.

- Группа профессий, ориентированных на использование нейротехнологий, на примере специальности «нейротехнолог» и др.

4. Наличие автоматического обновления системы

5. Наличие интерфейса пользователей разного уровня доступа

6. Наличие хранения и архивирования данных пользователей.

7. Наличие автоматического определения подключенных к ПК устройств

8. Наличие возможности передачи показаний с устройств на микроконтроллеры

Возможность управления биосигналами как контроллером Трекдуино, так и любыми Ардуино подобными контроллерами.
