Набор демонстрационный по механическим явлениям

Интерактивная лаборатория учителя по механическим явлениям предназначен для проведения демонстрационных экспериментов по следующим темам: кинематика и динамика поступательного движения; законы сохранения импульса и механической энергии; механические колебания, статика, а также для проведения компьютерного моделирования движения тел. Интерактивная лаборатория позволяет выполнить 28 экспериментальных демонстраций и провести расчеты траекторий движения тел на плоскости. В комплект входит:

- механическая скамья длиной 1200 мм, которая изготовлена из П-образного дюралевого профиля с поперечным размером 50х30мм и имеет на рабочей поверхности две полосы магнитной резины для осуществления магнитной подвески тележек. На лицевой стороне скамьи есть шкала с делениями 1 см для определения положения датчиков. Установка скамьи на вертикальной поверхности магнитной доски выполняется с помощью двух магнитных держателей.

- груз наборный массой в собранном виде 100 г,

- платформа с пусковым устройством и датчиками. Количество датчиков присоединенных к платформе —2. На платформе установлены разъем USB для прямого подключения к компьютеру и разъем для подключения блока питания электромагнита — сетевого адаптера. Пусковое устройство выполнено на базе электромагнита, на корпусе которого в некоторых опытах может закрепляться стартовая пружина. Стартовая пружина обеспечивает начальную скорость при старте тележки. Напряжение питания пускового устройства — 12В, потребляемый  — 250 мА. Платформа имеет магниты для закрепления на магнитной доске.

- 2 тележки, каждая из которых массой 100 г и длиной 100 мм с магнитами для создания магнитной подвески и боковыми роликами для дистанционирования от стен скамьи. На верхней стороне тележки выполнены 2 отверстия для установки флажков на расстоянии 50 мм друг от друга и отверстие для установки груза.

-неподвижный блок диаметром 40 мм, ролик которого имеет два диаметрально противоположных отверстия для работы с оптоэлектрическим датчиком. Блок может устанавливаться на одном из торцов механической скамьи

-брусок для изучения движения при наличии трения

-специальная оснастка для проведения экспериментов.

Набор имеет флеш-накопитель с ПО  - сценариями для проведения экспериментов, которые обеспечивают управление пусковым устройством, запись данных, их обработку и представление на экране., а также со сценарием.

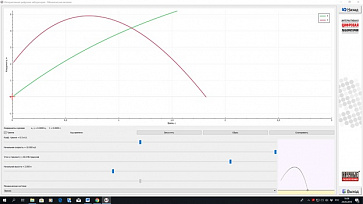

Кроме того, набор имеет флеш-накопитель с ПО для выполнения компьютерного моделирования.

Программное обеспечение набора «Механические явления» содержит 25 сценариев демонстрационных опытов, включающие оптимальные параметры запуска, времени регистрации сигнала с оптоэлектрических датчиков, и возможности обработки полученного сигнала.

Сценарии позволяют выполнить все этапы научного исследования явления: демонстрировать качественные закономерности наблюдаемого механического явления (быстрее – медленнее, растет-убывает-не зависит), проводить количественные исследования с измерением величин, формированием таблицы наблюдений, построение графика и сопоставления полученных экспериментальных данных с графиками различных функций, проводить обработку данных методом линеаризации.

Программное обеспечение позволяет работать с интерактивной доской (управлять кнопками интерфейса, увеличивать зоны внутри окна, перетаскивать числовые значения из окна в окно и т. п. )

Интерфейс программного обеспечения позволяет обучать основным этапам проведения экспериментального исследования, а также позволять проводить с учениками совместные исследования.
