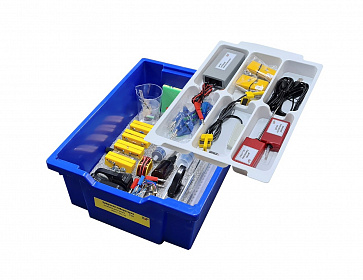

Цифровая лаборатория по физике для ученика (STEM)

Назначение

Цифровая лаборатория по физике предназначена для выполнения экспериментов по темам курса физики 7-9 классов основной школы и 10-11 классов при изучении предмета на базовом уровне.

Цифровая лаборатория позволяет реализовать требования ФГОС нового поколения по освоению методов научного познания в ходе проведения учебных исследований и использования средств ИКТ для познавательных целей.

ЦЛ по физике базового уровня:

• включает 4 цифровых датчика;
• содержит оборудование для выполнения 32 работ, при этом одновременно можно выполнить 4 работы;
• поддерживается постоянно обновляемой программой «Цифровая лаборатория» (в свободном доступе). Программа содержит индивидуальные для каждой работы шаблоны таблиц, графиков, формулы для подбора графиков функций, соответствующих результатам опыта;
• позволяет формировать в ходе выполнения электронный отчет с исходными данными, фото установки, первичной кривой с датчика, промежуточными таблицами, итоговыми графиком и текстовым комментарием;
• обеспечена методическими материалами, содержащими указания для начинающего пользователя, тремя сценариями работ по освоению интерфейса программы;

Используемые в лаборатории Р-датчики имеют 2 разъёма, USB (BF) и IDC, и могут одновременно работать как с устройствами под управлением ОС семейства Windows, Android и одновременно могут подключаться к Arduino-совместимым робототехническим устройствам LEGO, VEX, NauROBO.

Лаборатория имеет видеоинструкции по проведению работ.

Для освоения методики использования цифровой лаборатории «Научные развлечения» проводит вебинары и выездные семинары.

Цифровой датчик положения на основе магнитоуправляемых контактов предназначен для регистрации положения тела с прикрепленным к нему магнитом. Позволяет зафиксировать время в момент прохождения четырех заданных точке траектории.

Простое крепление сенсоров к механической скамье. Высокое быстродействие.

Пример эксперимента: Измерение мгновенной скорости и ускорения

Две пары сенсоров датчика расположены в начале и в конце направляющей (механической скамьи). Измерение времени прохождения телом промежутка между сенсорами первой и второй пары позволяет измерить мгновенные скорости в двух точках траектории. Одновременная фиксация времени движения от первой пары сенсоров до второй позволяет рассчитать и ускорение тела.

Цифровой Р-датчик температуры (-20°С..+110°С)

Предназначен для измерения температуры жидких и газообразных химически инертных сред.

Чувствительный элемент смонтирован на конце щупа – трубки из нержавеющей стали, которая выходит из корпуса датчика.

Высокое пространственное разрешение для снятия тепловой картины.

Максимальное быстродействие.

Возможность индивидуальной калибровки.

Возможность подключения к Arduino-совместимым робототехническим устройствам LEGO, VEX, NauROBO.

Пример эксперимента: Закономерности испарения
