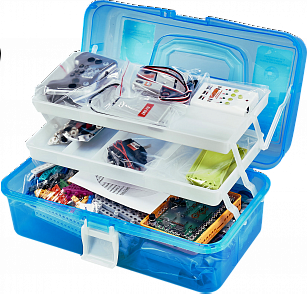

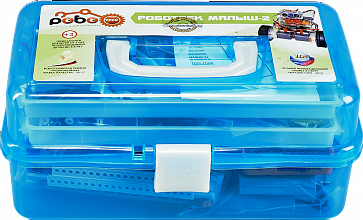

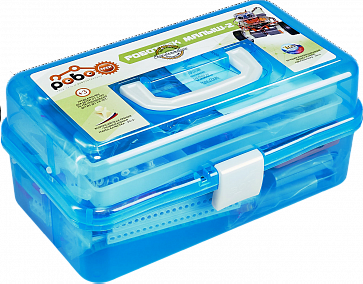

Детский конструктор по образовательной робототехнике «РОБОТРЕК МАЛЫШ-2»

Конструктор по образовательной робототехнике "Роботрек Малыш-2" предназначен для занятий по изучению основ робототехники, конструирования и моделирования с детьми в возрасте 5-7 лет. На базе набора "Малыш-2" можно изучить основы нейропилотирования и  с использованием дополнительных ресурсных наборов . (МАЛЫШ ПРОЕКТ и НЕЙРОТРЕК).

Дошкольники и младшие школьники приобретают практические навыки конструирования и моделирования ,
Получают первые знания о простых конструкциях и механизмах.

Конструктор выполнен из яркого, безопасного ABC-пластика. Можно собрать робототехнические модели из окружающего мира, используя контроллер, моторы и разные датчики. Возможность присоединения блоков с шести сторон.

Программное обеспечение при работе с компьютером РОБОТРЕК IDE

Основано на Arduino IDE и дополнено визуальной средой программирования для составления программ из блоков без необходимости писать и редактировать код. Имеет полную совместимость со всеми платами и библиотеками Arduino. Разработаны готовые скетчи мини программ для прошивки контроллера ТРЕКДУИНО для проектной деятельности и изучения основ алгоритмики детьми дошкольного и младшего школьного возраста.

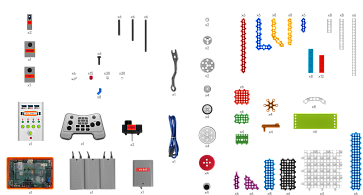

В состав набора входят не менее 302 элементов (Парт-лист набора можно посмотреть по ссылке):

1.      пластиковые блоки 9 видов разных форм для конструирования объектов

2.      колеса- 4 вида

3.      шестеренки -4 вида

4.      набор уголков, дуг, балок, валов, втулок и муфт

5.      2 материнские платы (контроллера)- 1 прошитая 4 алгоритмами с возможностью дистанционного управления и 1 программируемая (визуализированная среда РОБОТРЕК ПО)

6.      2 двигателя постоянного тока

7.      набор различных датчиков- 2 инфракрасных датчика, 1 датчик приема ДУ, 1 датчик звука

8.      USB кабель

9.      2Кейса для батареек 6 и 9 V

10. Пульт дистанционного управления

11. ссылка на ПО РОБОТРЕК, инструкции, не менее 39   готовых файлов для прошивки платы ТРЕКДУИНО с алгоритмами для программирования роботов при условии наличия набора «Малыш проект «дополнительно

12. 3 вида рамок, крепление двигателя

13. пластины резиновые

1. Непрограммируемый блок управления (1 шт.)

1. Рабочее напряжение: 4 × AAA

2. Максимальный рабочий ток: 400 мА

3. Количество разъёмов для датчиков: 3 (может подключить ИК-датчик, датчик касания и т.д.)

4. Количество разъемов для двигателей: 2 (двигатель постоянного тока)

2.Программируемый блок управления контроллер ТРЕКДУИНО (1 шт.)

Делает собранную модель программируемой.

Контроллер имеет в составе следующие внешние интерфейсы и устройства:

16 портов ввода-вывода общего назначения (GPIO),разделеных на 4 группы, первая «IN1»-«IN4» и третья «OUT1»-«OUT4» группы портов подключены через соответствующие селекторы напряжения к понижающим стабилизаторам напряжения на 5В и 3,3В, вторая «IN5»-«IN8» и четвертая «OUT5»-«OUT8» группы портов подключены к понижающему стабилизатору на 5В.

1.    2 интерфейса UARTс подведенным питанием.

2.    1 Интерфейс ArduinoUnoR3, независимый от каких-либо портов.

3.    1Порт для подключения карт MicroSD.

4.    1 схема автоматического переключения питания между внешним питанием и USB.

5.    1 трехцветный светодиод.

6.    1 кнопка включения/выключения.

7.    1 Порт USB типа B.

8.    Рабочее напряжение- не менее 5В

9.    Входное напряжение - не более 12 В

10.    Максимальное входное напряжение -не менее 18В

11.    4 порта для подключения двигателей.

12.    Наличие возможности не менее 1 Bluetooth-соединения.

13.    2 интерфейса I2C.

14.    1 интерфейс IСSP.

15.    5 кнопок управления.

3. Двигатель постоянного тока (2 шт.)

1. Рабочее напряжение：3.7～6В

2 Рабочий угол поворота： -90 гр. to   90 гр.

3. Скорость：0.13сек.-60°

4. Ток нагрузки：6В/ 600mA

5. Торсион :6.0В:10.6 Кг.см

4. Инфракрасный датчик (2 шт.)

Два инфракрасных датчика – позволяют определить условное расстояние до хорошо отражающих свет поверхностей и определять черный и белый цвет и препятствия;

Технические характеристики инфракрасного датчика

1) Материал: GaAsP/GaAnInP (галлия арсенид-фосфид / галлия-алюминия-индия фосфид)

2) Тип линзы: «вода»

3) Максимальный рабочий диапазон: Та=25℃

4) Диапазон напряжения: 1.1В … 1.5В

5) Диапазон рабочих температур: -40℃ … +85℃

6) Длина волны (макс.): 940 нм

7) Максимальный потребляемый ток: 10 мкА

5. Датчик звука (1 шт.)

Датчик звука- выдает аналоговый сигнал, пропорциональный уровню громкости окружающего шума.

Технические характеристики датчика звука

1) Модель: CMP-758

2) Рабочая температура: -25℃ … +70℃

3) Температура хранения: -25℃ … +70℃

4) Влажность помещения: 60 … 70%

5) Атмосферное давление: 860 … 1060 гПа

6) Чувствительность: -60 … 56 дБ

7) Выходное сопротивление: 2.2 кОм

8) Максимальный ток потребления: 800 мкА

9) Соотношение сигнал/шум: 58 дБ

10) Уменьшение напряжения: -3 дБ

11) Рабочее напряжение: 1 … 10 В

12) Динамический диапазон: 100 дБ

13) Размеры (мм): 9.7 x 6.5

6. Датчик ПДУ (1 шт.)

Датчик ПДУ (пульта дистанционного управления) - основан на инфракрасном фотодиоде, служащий для приема сигналов от пульта дистанционного управления.

Технические характеристики датчика ПДУ

1) Рабочее напряжение：5.0V±10%

2) Номинальная мощность：12мВт

3) Уровень приема：38KHz±3%

4) Длина волны：940нм

5) Область покрытия：8м

7. Батарейные кейсы (2шт.)

Два кейса для батареек 6 и 9 V (имеют специальный разъем для подключения 4 и 6 элементов питания типа АА 1,5 В. Имеют штекер для подключения к контроллеру).

8. Пульт дистанционного управления (1шт.)

Имеет 8 каналов, 10 функциональных кнопок и 2 кнопок настройки. Имеет подключение источника питания не менее 3 В.

В составе набора бесплатно поставляется карты сборки робототехнических систем в электронном виде (CD диск, ссылка на файлообменник).

Есть возможность отдельно приобрести электронный учебно-методический комплекс к конструктору РОБОТРЕК «Малыш 2»: «Основы робототехники и электронно-механического моделирования». Курс предназначен для детей 5 -7 лет - 45 занятий. 1 занятие = 100 минут. УМК предоставляется в электронном формате. Каждое занятие конструируется и программируется новый робот. Структура УМК: пояснительная записка, план-конспект, демонстрационный материал для педагога, карты сборки робототехнических моделей.
