Ресурсный набор «ВИДЭРЭТРЕК-2»

Актуальную цену утончайте по почте mrtrus2014@yandex.ru

Является ресурсным для Детских конструкторов по образовательной робототехнике «Роботрек».

Ресурсный набор «Видэрэтрек 2» содержит полноценный микрокомпьютер Витрек, в состав которого входит контроллер Трекдуино. Набор подходит для тех, у кого еще нет контроллера Трекдуино, но есть желание начать работать с технологиями компьютерного зрения.

Данный набор при подключенной HD-видеокамеры поможет решить задачи, связанные с:

-Распознаванием объекта- ЛИЦО ;

-Отслеживанием направляющих линий;

-Обнаружением графических примитивов (окружностей);

-Распознаванием QR-кодов;

-Поиском движения;

-Анализом цветовой гаммы кадра.

Набор позволит сделать интересные проекты и поучаствовать в различных соревнованиях на основе компьютерного зрения.

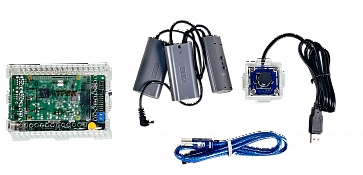

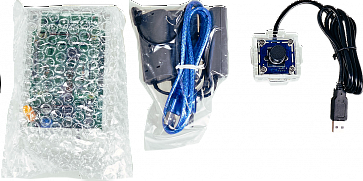

В состав набора входят:

1.    Микрокомпьютер Витрек в корпусе

2.    HD-видеокамера с разрешением 720 p в корпусе

3.    ссылка на ПО и инструкцию по работе.

4.    USB кабель

5.    кейс для батареек 9B

Витрек - многофункциональный микрокомпьютер, сердцем которого является 64-разрядный четырехъядерный процессор ARM Corte-A53 c рабочей частотой 1,2 Ггц. Микрокомпьютер состоит из 2 частей - контроллера Трекдуино и микрокомпьютера Raspberry Pi 3 со следующими характеристиками:

§  Процессор: Broadcom BCM2837 чипсет работает на частоте 1,2 Ггц 64-разрядный четырехъядерный процессор ARM Corte-A53

§  Wi-Fi: 802.11 B / G / N беспроводной локальной сети

§  Bluetooth: Bluetooth 4.1 (Classic & Low Energy)

§  Видео: Двухъядерный VideoCore IV® Мультимедиа сопроцессор памяти • 1 Гб LPDDR2

§  Системы: Поддерживает все последние ARM GNU / Linux и дистрибутивов Windows 10 IoT

§  Питание: разъем MicroUSB для 2,5 источника питания

§  Сеть: 1 х порт 10/100 Ethernet

§  HDMI: 1 х HDMI видео / аудио разъем

§  Звук: 1 х RCA видео / аудио разъем

§  USB: 4 х USB 2.0 порта

§  Пины: 40 GPIO контактов

§  Разъем для подключения дисплея: DSI

§  Слот для карт памяти: MicroSD

§  ЦП2: Atmega2560 (256 КБ флеш-памяти).

§  8х портов ввода с подведенным питанием (GND-Vin-S), все с ЦАП, 1-4 с прерываниями, выбираемое напряжение питания 5V/3V.

§  8х портов вывода с подведенным питанием, 1-5 с аппаратным ШИМ, выбираемое напряжение питания 5V/3V.

§  4x порта для подключения двигателей постоянного тока на 2x L293 драйверах, защита по току.

§  Трехцветный светодиод

§  2x выведенных порта USART с питанием (RX, TX, 5V, GND)

§  2x выведенных порта I2C с питанием (SCL, SDA, 5V, GND)

§  Подключение к компьютеру – USB или Bluetooth

§  Питание от 7В до 12В, 2 разъема для питания – джек для аккумуляторных блоков из набора и болтовой
клеммник для подключения любых других источников питания

§  Вес 235 г.

§  Габариты 125x90x50 мм.

Плата контроллера заключена в корпус, который лишает доступа к некоторым портам, которые могут понадобиться только «продвинутым» пользователям (HDMI порт для подключения монитора, аудио разъем, DSI разъем для подключения дисплея, разъем MicroUSB для дополнительного питания и т.д.). Для доступа к этим элемента крышку корпуса необходимо снять.

Для данного оборудования существует учебно-методически комплекс, который продается отдельно.

Курс «Основы компьютерного зрения» Курс предназначен для детей от 12 лет - 15  занятий. Структура курса: пояснительная записка, план-конспект, демонстрация работы модели (видеоматериал), демонстрационный материал для педагога, карты сборки робототехнических моделей, примеры программ. Изучение основ обработки видеопотока по различным параметрам.

ВНИМАНИЕ - для проведения практикумов по курсу «Основы компьютерного зрения» необходимо иметь следующее учебное оборудование: 1). Роботрек "Базовый", ресурсные наборы 2). Роботрек "Датчики",  3). "Цветной TFT дисплей", 4). "Датчик температуры", 5). "Червячная передача" (3 шт.), 6). "Энерджитрек", 7). "Аудиотрек", 8). "Видэрэтрек1"/"Видэрэтрек2"
