Детский конструктор по образовательной робототехнике «РОБОТРЕК СТАЖЁР А»

Роботрек «СТАЖЕР А» - робототехнический набор позволяет на начальном уровне познакомить ребенка с миром робототехники. Предназначен для занятий с детьми от 7 лет.

Набор Роботрек «СТАЖЕР А» состоит из двух уровней сложности: непрограммируемого и программируемого. Занятия с данным набором позволяют от простого к сложному освоить робототехнику от начального до продвинутого уровня.

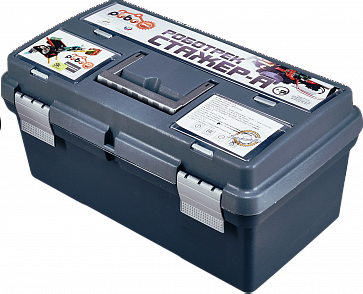

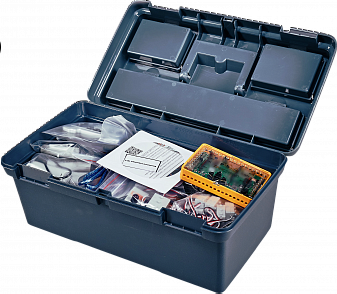

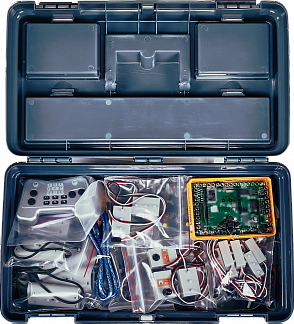

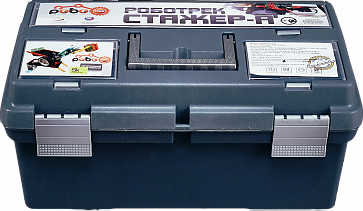

Набор Роботрек «СТАЖЕР А» поставляется в удобном кейсе для хранения, внутри которого детали рассортированы по ячейкам.

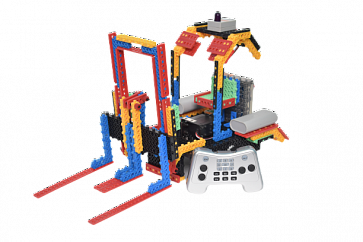

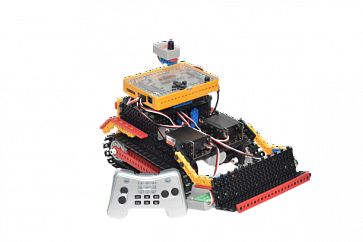

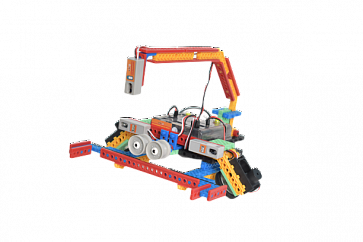

Среди вариантов роботов, которые можно собрать, есть не только различные машины, но и прототипы автоматизированных производственных линии, исследовательские площадки.

Программное обеспечение при работе с компьютером РОБОТРЕК IDE

Основано на Arduino IDE и дополнено визуальной средой программирования для составления программ из блоков, без необходимости писать и редактировать код. Имеет полную совместимость со всеми платами и библиотеками Arduino,.

Визуальная среда разработана на основе проекта Ardublock и представлять собой плагин для Arduino IDE, который генерирует код на языке программирования C из визуальной программы. При этом структура визуальной программы соответствует структуре текстовой программы, что позволяет переходить от визуального программирования к текстовому с наименьшими усилиями.

Программное обеспечение при работе с мобильными устройствами РОБОТРЕК ПДУ

Совместимо с ОС Android 4.0 или выше, которое совместно с программным кодом для контроллера и позволяет реализовать полностью программируемое дистанционное управление по протоколу Bluetooth, в котором смартфон/планшет используется в качестве пульта.

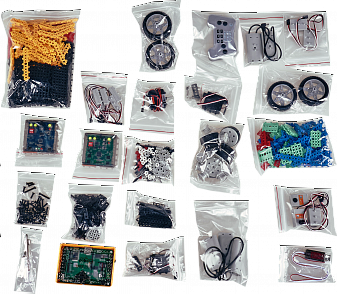

В состав набора входит не менее 667 элементов (Парт-лист набора можно посмотреть по ссылке):

1. Пластиковые балки разных форм (4 вида общим количеством 66 штук), блоки (5 видов) для конструирования объектов.

2. Колеса (5 видов).

3. Шестеренки (3 вида), набор звеньев для гусениц (не менее 80 штук).

4. Набор пластиковых валов (4 вида), пластиковых втулок (2 вида общим количеством 120 штук) и пластиковых, резиновых муфт (общим количеством 42 штуки), железных болтов (трех видов), гаек (40 штук).

5. Набор плоских пластиковых рамок (3 вида), и резиновых адаптеров (2 вида).

6. Три материнские платы (контроллеры): контроллер непрограммируемый для начального уровня с прошитыми программами, контроллер программируемый для начального уровня, многофункциональный контроллер «Трекдуино).

Непрограммируемый блок управления для начального уровня с прошитыми программами.

Непрограммируемый блок управления для начального уровня с прошитыми программами

1. Наличие возможности подключения датчиков.

2. Рабочее напряжение - не менее 4×AA.

3.Maximum рабочий ток: не менее 800mA.

4. Наличие возможности подключения   пульта управления.

5.Наличие возможности подключения не 2 двигателей постоянного тока.

6. Наличие возможности установления 8 индивидуальных каналов.

Программируемый блок управления для базового уровня.

Программируемый блок управления для начального уровня

1. Рабочее напряжение не менее 4×AA.

2. Maximum рабочий ток：800mA.

3. Наличие возможности подключения датчиков.

4. Наличие 3 Выходов , в том числе для подсоединения серводвигателей.

5. Наличие возможности подключения пульта управления.

6. Наличие возможности подключения 2 двигателей постоянного тока.

7. Наличие возможности установки 8 индивидуальных каналов и возможности программирования.

Программируемый блок управления (многофункциональный контроллер) ТРЕКДУИНО

Делает собранную модель программируемой;

Контроллер имеет в составе следующие внешние интерфейсы и устройства:

1.    16 портов ввода-вывода общего назначения (GPIO), разделенных на 4 группы, первая «IN1»-«IN4» и третья «OUT1»-«OUT4» группы портов подключены через соответствующие селекторы напряжения к понижающим стабилизаторам напряжения на 5В и 3,3В, вторая «IN5»-«IN8» и четвертая «OUT5»-«OUT8» группы портов подключены к понижающему стабилизатору на 5В.

2.    2 интерфейса UARTс подведенным питанием.

3. 1 Интерфейс ArduinoUnoR3, независимый от каких-либо портов.

4.    20 дополнительных, независимых аналогово-цифровых портов в интерфейсе ArduinoUnoR3.

5.    1 Порт для подключения карт MicroSD.

6.    1 схема автоматического переключения питания между внешним питанием и USB.

7.    1 трехцветный светодиод.

8.    1 кнопка включения/выключения.

9.    1 Порт USB типа B.

10. Рабочее напряжение- не менее 5В

11. Входное напряжение - не более 12 В

12. Максимальное входное напряжение -не менее 18В

13. 4 порта для подключения двигателей.

14. Наличие возможности Bluetooth-соединения.

15. Наличие двух интерфейсов I2C.

16. Наличие 1 интерфейса IСSP.

17. Наличие 5 встроенных программируемых кнопок управления.

18. Наличие встроенного программируемого RGB светодиода.

7. Два двигателя постоянного тока и два серводвигателя.

Двигатель постоянного тока (2 шт):

1. Рабочее напряжение：3.7～6В

2 Рабочий угол поворота： -90 гр. to   90 гр.

3. Скорость：0.13сек.-60°

4. Ток нагрузки：6В/ 600mA

5. Торсион :6.0В:10.6 Кг.см

Серводвигатели (2 шт)

1. Рабочее напряжение：3.7～6В

2. Рабочий угол поворота： -90 гр. to   90 гр.

3. Скорость：0.13сек.-60°

4. Ток нагрузки：6В/ 600mA

5. Торсион :6.0В:10.6 Кг.см

8. Набор различных датчиков:

-3 инфракрасных датчика

-1 ПДУ (пульта дистанционного управления)

-1 датчик освещенности - позволяет измерять уровень освещенности;

-2 датчика касания

- 1 пьезоизлучатель

- 1 датчик звука

- 2 светодиодных модуля

Набор также содержит USB кабель для платы продвинутого уровня и USB для платы начального уровня ТРЕКДУИНО, Два кейса для батареек 6 и 9 V, пульт дистанционного управления, отвертка, гаечный ключ.

В составе набора бесплатно поставляется карты сборки робототехнических систем в электронном виде (CD диск, ссылка на файлообменник).

Есть возможность отдельно приобрести электронный учебно-методический комплекс к конструктору РОБОТРЕК «Стажер А»: «Введение в мехатронику». Курс предназначен для детей 7 -9 лет - 75 занятий. 1 занятие = 100 минут. УМК предоставляется в электронном формате. Обучение проходит на базе конструктора Роботрек "Стажер А». Каждое занятие конструируется и программируется новый робот. Структура УМК: пояснительная записка, план-конспект, демонстрация работы модели (видеоматериал), демонстрационный материал для педагога, карты сборки робототехнических моделей, примеры программ.
