Лабораторный комплекс «Теплопередача при конвекции и обдуве» ТПК-010-9ЛР-01

Цена для справки

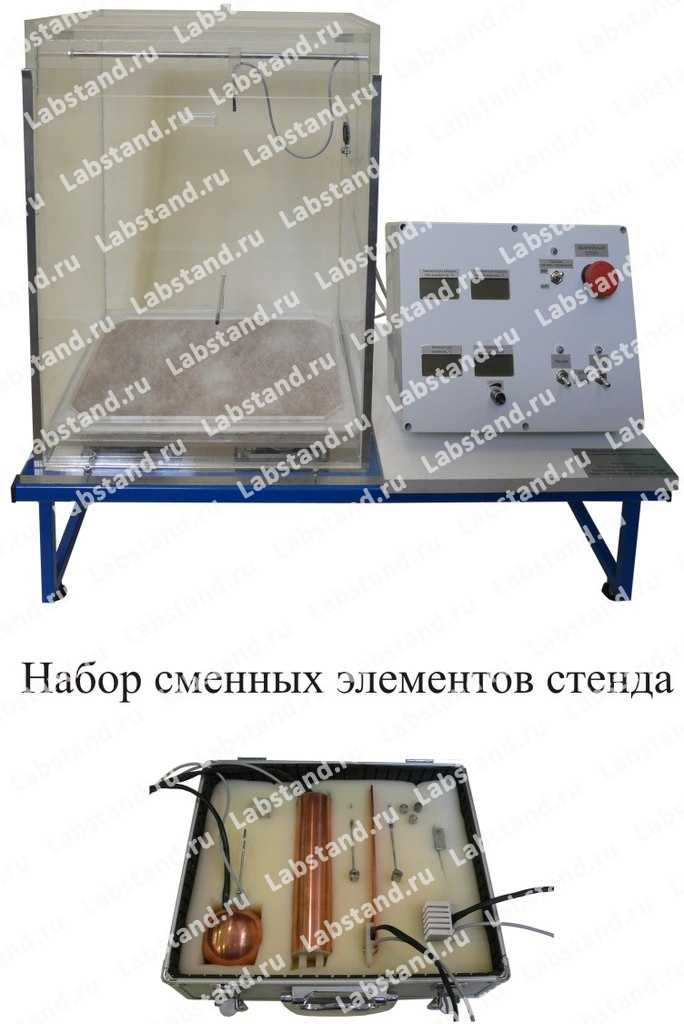

Перечень лабораторных работ: 1. Определение коэффициента теплоотдачи цилиндра при стационарной конвекции. 2. Определение коэффициента теплоотдачи пластины при стационарной конвекции. 3. Определение коэффициента теплоотдачи шара при стационарной конвекции. 4. Определение коэффициента теплоотдачи ребристого радиатора при стационарной конвекции. 5. Определение коэффициента теплоотдачи цилиндра при обдуве. 6. Определение коэффициента теплоотдачи пластины при обдуве. 7. Определение коэффициента теплоотдачи шара при обдуве. 8. Определение коэффициента теплоотдачи ребристого радиатора при обдуве. 9. Определение коэффициента теплоотдачи при конвекции в нестационарном режиме. Стенд выполнен в виде настольной рамной конструкции из металлического профиля с полимерным окрашиванием, на которой установлены: – камера для исследования; – блок управления нагревом и измерения. Камера выполнена с прозрачными стенками и открывающейся передней стенкой. В камере установлен вентилятор для создания условий вынужденной конвекции. Размеры камеры, не менее: 0,3´0,4´0,5 м. Камера должна иметь возможность создания проточного (снизу – вверх) свободного конвективного потока воздуха, замкнутой циркуляции воздуха в камере при естественной конвекции и принудительной циркуляции, принудительного продува воздуха через камеру. Внутри камеры размещено устройство крепления исследуемого элемента через теплоизолирующие прокладки. На каждом исследуемом элементе установлен нагреватель и датчик температуры, подключаемые через электрический разъем к блоку нагрева и измерения мощности нагревателя и температуры, исследуемого элемента. Измерения температуры воздуха в камере осуществляются комплектом датчиков, смонтированных под и над исследуемым элементом в камере. Диапазон измерения датчиков температуры 20...100°С. Датчики подключены к цифровым индикаторам и плате АЦП. Электропитание от сети переменного тока 220 В/50 Гц. Суммарная электрическая мощность, потребляемая стендом, не более 0,5 кВт. Габаритные размеры стенда, не более 800х360х700 мм. Масса стенда в рабочем состоянии, не более 60 кг Диапазон рабочих температур от 20 до 80 °С. Стенд снабжен ноутбуком, платой АЦП и программным обеспечением для выполнения лабораторных работ. Программа обработки данных и управления стендом должна иметь интерфейс на русском языке. Характеристики ноутбука должны быть не хуже нижеуказанных: – диагональ экрана не менее 15,6”; – оперативная память не менее 2048 Мб; – жесткий диск не менее 250 Гб; – процессор Intel (или эквивалент) с тактовой частотой не менее 1,8 ГГц; – манипулятор типа «мышь»; Операционная система Microsoft Windows 7 или эквивалент Параметры платы АЦП должны быть не хуже нижеуказанных, плата связи компьютера с измерительными приборами типа L-CARD Е-154 или эквивалент; разрядность АЦП, бит – 12; наибольшая частота дискретизации 120 кГц; количество каналов с общей землей – 8; интерфейс связи с ПЭВМ – USB.
Производитель
Рекомендованный
                      поставщик
Рекомендованный поставщик
Характеристики Лабораторный комплекс «Теплопередача при конвекции и обдуве» ТПК-010-9ЛР-01
Артикул ТПК-010-9ЛР-01
Синонимы Теплопередача при конвекции и обдуве Теплопередача при конвекции и Теплопередача при конвекции Теплопередача при Теплопередача
Страна происхождения товара Россия
ОКПД-2 32.99.53.130
Пост-продажное техническое сопровождение Предоставляется в течение срока гарантии
Методическое сопровождение внедрения средства обучения Учебно-методический комплект (образовательная программа, методика) Поставляется вместе с оборудованием
Инструкция по эксплуатации Дополнительные опции отличающие средство обучение Поставляется вместе с оборудованием
Рекомендации к закупке (на количество учеников) Для образовательных организаций высшего и среднего профессионального образования
