Типовой комплект учебного оборудования «Пневмопривод и электропневмоавтоматика» СПУ-УН-08-14ЛР-ЭП

Цена для справки

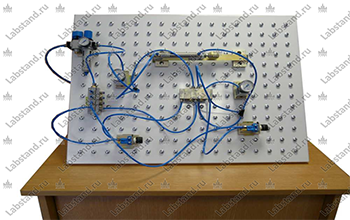

Стенд универсальный односторонний (одно рабочее место на 2-3 человека), набор элементов промышленной пневмоавтоматики, набор элементов промышленной электропневмоавтоматики электронные блоки управления, система измерения, методическое обеспечение. Стенд поставляется с компрессором. Учебный стенд состоит из рамной конструкции, на которой смонтирована монтажная панель размером 900 х 700 мм c гнездами для крепления пневматических элементов, входящих в состав стендов. Габариты стенда: 900х600х400 мм. Комплектация стенда: – Фильтр-регулятор давления с манометром – 1 шт. – Коллектор с запирающимися быстроразъемными соединениями – 1 шт; – Кран отключения подачи воздуха – 1 шт. – Пневмоцилиндр одностороннего действия с пружинным возвратом – 1 шт. – Пневмоцилиндр двустороннего действия – 1 шт. – Пневмоцилиндр двустороннего действия – 1 шт. – Дроссель с обратным клапаном – 2 шт. – Элемент ""И"" – 1 шт. – Элемент ""ИЛИ"" – 1 шт. – Распределитель 3/2 с роликовым толкателем нормально закрытого типа – 2 шт. – Пневматическая кнопка 3/2 нормально закрытого типа для ручного включения без фиксации – 2 шт. – Распределитель с пневматическим управлением 3/2 с пружинным возвратом в исходное положение, с возможностью его использования нормально открытом и нормально закрытом состоянии – 1 шт. – Распределитель с пневматическим управлением 5/2 с пружинным возвратом – 1 шт. – Распределитель 5/2 с двусторонним пневматическим управлением (бистабильный) – 2 шт. – Распределитель с электроуправлением 5/2 с пружинным возвратом – 1 шт. – Распределитель 5/2 с двусторонним с электроуправлением управлением (бистабильный) – 2 шт. – Манометр – 2 шт. – датчики положения штока гидроцилиндра – 4 шт. – блок питания 24 В – 1 шт.; – блок кнопок – 1 шт.; – блок электромеханических реле – 1 шт. Перечень лабораторных работ: 3.1. Изучение работы пневматических распределителей. Схемы включения распределителей. Виды управления. Пневмораспределители моностабильные и бистабильные. 3.2. Пневматические цилиндры одностороннего действия. Схемы управления. Сборка схем. 3.3. Пневматические цилиндры двустороннего действия. Схемы управления. Сборка схем. 3.4. Схемы пневмоприводов с дискретным управлением по положению. Применение конечных выключателей в схемах. Сборка схем. 3.5. Дроссельное регулирование скорости пневмопривода. Схемы дроссельного регулирования. Сборка схем. Визуальный контроль по манометрам полостных давлений в пневматических цилиндрах при различных видах регулирования. 3.6. Логическая операция «ДА». Реализация логической функции пневматическими и электрическими устройствами. Сборка схем. 3.7. Логическая операция «НЕ». Реализация логической функции пневматическими и электрическими устройствами. Сборка схем. 3.8. Логическая операция «ИЛИ». Реализация логической функции с помощью пневматических и электрических устройств при использовании до 3 входных сигналов. Сборка схем. 3.9. Применение логических операций при управлении исполнительным механизмом. Управление от нескольких входных сигналов. Разработка пневматических схем и сборка их на стенде. 3.10. Логическая операция «И». Реализация логической функции с помощью пневматических и электрических устройств при использовании до 3 входных сигналов. Сборка схем. 3.11. Применение логических операций при управлении исполнительным механизмом. Управление от нескольких входных сигналов. Разработка схем и сборка данных схем на стенде. 3.12. Разработка схем с применением логических операций в различных сочетаниях. Сборка схем. 3.13. Реализация на пневматических и электрических элементах схем «с самоподхватом». Сборка схем. 3.14 . Разработка схем с управлением несколькими исполнительными механизмами. Последовательное управление.
Производитель
Рекомендованный
                      поставщик
Рекомендованный поставщик
Характеристики Типовой комплект учебного оборудования «Пневмопривод и электропневмоавтоматика» СПУ-УН-08-14ЛР-ЭП
Артикул СПУ-УН-08-14ЛР-ЭП
Синонимы Пневмопривод и электропневмоавтоматика Пневмопривод и Пневмопривод
Страна происхождения товара Россия
ОКПД-2 32.99.53.130
Пост-продажное техническое сопровождение Предоставляется в течение срока гарантии
Методическое сопровождение внедрения средства обучения Учебно-методический комплект (образовательная программа, методика) Поставляется вместе с оборудованием
Инструкция по эксплуатации Дополнительные опции отличающие средство обучение Поставляется вместе с оборудованием
Рекомендации к закупке (на количество учеников) Для образовательных организаций высшего и среднего профессионального образования
