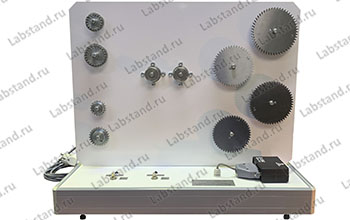

Учебный стенд «Погрешности в передачах с зацеплением» ППЗ-021-2ЛР

Цена для справки
Стенд предназначен для изучения влияния типа передачи и взаимного положения зубьев на передаточное число. В комплект поставки входит ноутбук. Стенд представляет собой настольную рамную конструкцию с вертикальной панелью, выполненной из металлического проката с полимерным окрашиванием. Рамная конструкция оснащена упругими ножками. На рамной конструкции установлены два корпуса с валами в подшипниковых опорах. Валы выходят через панель и позволяют монтировать на них зубчатые колеса. Оба вала оснащены инкрементальными энкодерами с разрешающей способностью 5000 точек/оборот. Один из валов оснащен приводом от мотор-редуктора с асинхронным двигателем. В комплект поставки входят следующие комплекты зубчатых колес: – зубчатые колеса с эвольвентным профилем зубьев с передаточными числом 1:2; – зубчатые колеса с эвольвентным профилем зубьев с передаточными числом 1:3; – колеса цевочного зацепления с передаточными числом 1:2; – колеса цевочного зацепления с передаточными числом 1:3. Сигналы с энкодеров поступают на плату АЦП для дальнейшей передачи в ПЭВМ. Габаритные размеры стенда 500х400х600 мм. Масса стенда 30 кг. Электропитание от однофазной сети 220 В, 50 Гц. Потребляемая мощность 400 Вт. Перечень проводимых работ: – экспериментальное исследование зависимости передаточного числа от положения зубчатых колес для эвольвентного зацепления; – экспериментальное исследование зависимости передаточного числа от положения зубчатых колес для цевочного зацепления
Производитель
Рекомендованный
                      поставщик
Рекомендованный поставщик
Характеристики Учебный стенд «Погрешности в передачах с зацеплением» ППЗ-021-2ЛР
Артикул ППЗ-021-2ЛР
Синонимы Погрешности в передачах с зацеплением Погрешности в передачах с Погрешности в передачах Погрешности в Погрешности
Страна происхождения товара Россия
ОКПД-2 32.99.53.130
Пост-продажное техническое сопровождение Предоставляется в течение срока гарантии
Методическое сопровождение внедрения средства обучения Учебно-методический комплект (образовательная программа, методика) Поставляется вместе с оборудованием
Инструкция по эксплуатации Дополнительные опции отличающие средство обучение Поставляется вместе с оборудованием
Рекомендации к закупке (на количество учеников) Для образовательных организаций высшего и среднего профессионального образования
