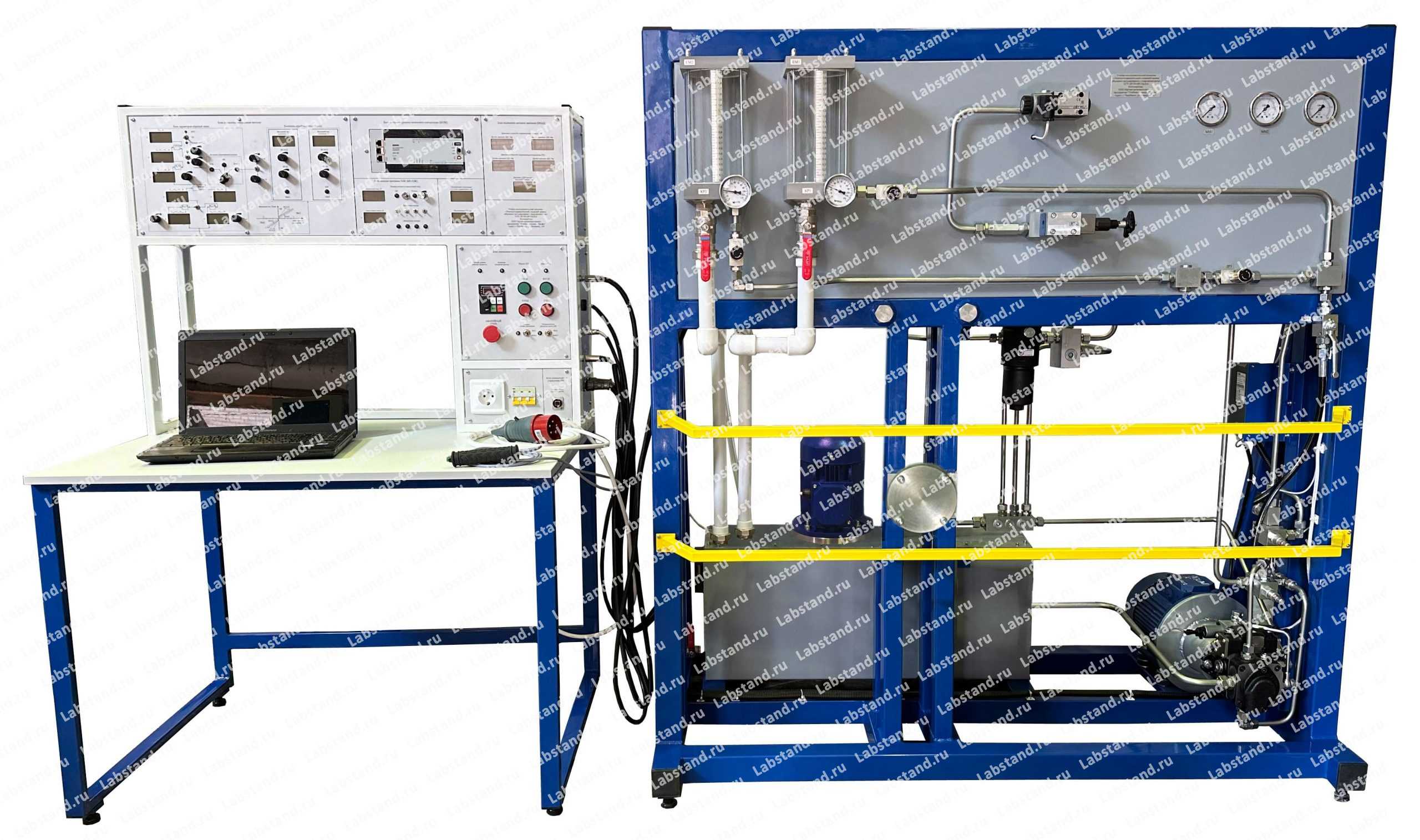

Учебно-исследовательский лабораторный комплекс «Электрогидравлический следящий привод объемного регулирования» СГУ-ЭГСП-ОР-ГМ-016

Цена для справки
Учебно-исследовательский комплекс предназначен для проведения 18 учебно-исследовательских и лабораторных занятий по курсам: «Теория автоматического управления», «Программирование промышленных контроллеров», «Основы гидропривода», «Элементы гидропривода», «Гидропривод и гидроавтоматика», «Объемные гидроприводы», «Объемные гидромашины», «Средства электроавтоматики в гидро- и пневмосистемах». Комплекс состоит из двух модулей. Модули выполнены в виде рамных конструкций из металлического профиля на которых смонтировано оборудование. Модуль «Электрогидравлический следящий привод объемного регулирования с гидромотором» содержит насосную станцию с регулируемым насосом с реверсивной подачей с пропорциональным электрическим управлением, предназначенную для питания гидравлического следящего привода вращательного действия (гидромотора) и гидравлические элементы управления и коммутации системы. Задача следящего привода состоит в отработке заданного угла поворота выходного звена гидромотора, соответствующего входному сигналу. Датчик угла поворота связан с валом выходного звена гидромотора и предназначен для измерения угла поворота данного звена для организации электрической обратной связи привода. В качестве нагрузки следящего привода модуль содержит инерционную нагрузку. Кроме этого, нагрузкой служит гидромотор нагружения, позволяющий создавать противодействующий крутящий момент. Гидравлическая схема собрана с помощью металлических трубопроводов и рукавов высокого давления и не требует какой-либо досборки при проведении лабораторных работ. Управление схемой для выполнения каждой из указанных в перечне лабораторных работ осуществляется с помощью дросселей и шаровых кранов. Измерительная часть стенда позволяет измерять угол поворота выходного звена привода, давление рабочей жидкости в различных точках гидросистемы, регистрировать зависимости параметров гидросистемы от времени. Модуль системы управления содержит блок цифрового управления в виде промышленного контроллера, через который осуществляется замыкание главной обратной связи привода и управление приводом. Учащиеся осваивают написание соответствующих программ управления и выполняют экспериментальное исследование привода. Статические параметры настраиваются с пульта управления и выводятся на информационные табло. Параметры, изменяющиеся непрерывно, регистрируются на компьютере. Программа обработки данных и управления стендом имеет интерфейс на русском языке. Электропитание – трехфазная сеть 380 В, 50Гц, потребляемая мощность не более 4 кВт. Номинальное давление эксплуатации, не более 8 МПа. Масса не более 500 кг. Габариты не более 2500х750х1850 мм.
Производитель
Рекомендованный
                      поставщик
Рекомендованный поставщик
Характеристики Учебно-исследовательский лабораторный комплекс «Электрогидравлический следящий привод объемного регулирования» СГУ-ЭГСП-ОР-ГМ-016
Артикул СГУ-ЭГСП-ОР-ГМ-016
Синонимы Электрогидравлический следящий привод объемного регулирования Электрогидравлический следящий привод объемного Электрогидравлический следящий привод Электрогидравлический следящий Электрогидравлический
Страна происхождения товара Россия
ОКПД-2 32.99.53.130
Пост-продажное техническое сопровождение Предоставляется в течение срока гарантии
Методическое сопровождение внедрения средства обучения Учебно-методический комплект (образовательная программа, методика) Поставляется вместе с оборудованием
Инструкция по эксплуатации Дополнительные опции отличающие средство обучение Поставляется вместе с оборудованием
Рекомендации к закупке (на количество учеников) Для образовательных организаций высшего и среднего профессионального образования
