Типовой комплект учебного оборудования «Общая устойчивость изгибаемого стержня»

Цена для справки

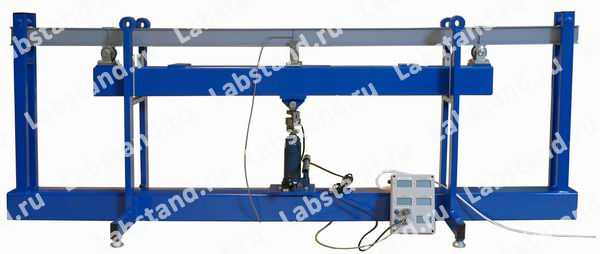

Учебный стенд предназначен для проведения лабораторных работ по изучению статической устойчивости изгибаемого стержня в рамках дисциплин «Сопротивление материалов» и «Металлические конструкции» группой из 2–4 человек. Стенд представляет собой силовую раму с устройством нагружения образцов, устройствами закрепления образцов, силоизмерителем на 10 кН, устройством индикации текущей нагрузки. Силовая рама с устройствами опирания позволяет нагружать образцы различной длины от 1200 до 2000 мм. Устройства закрепления образцов должны позволять моделировать различные граничные условия закрепления. На стенде установлена система измерения с цифровой индикацией параметров. Нагружение производится гидравлическим цилиндром с наибольшим усилием 10 кН. Давление в гидроцилиндре создаваться ручной насосной станцией, усилие на рукоятке насосной станции не превышает 150 Н. Образцы для испытании имеют два различных типа сечения: равнополочный двутавр и неравнополочный двутавр. На образцах должны установлены фольговые одноосные тензорезисторы с измерительной базой не менее 5 мм для определения факта потери устойчивости. Масса стенда – не более 200 кг. Габаритные размеры: не более 2500 x 400 x 900 мм. Электропитание: 220 В; 50 Гц. Потребляемая мощность не более 200 Вт. Состав стенда: – силовая рама, выполненная из стали; – устройства закрепления образцов к раме, имитирующее шарнирное опирание; − устройство нагружения образца на базе гидроцилиндра с максимальным усилием 10 кН; − ручная гидравлическая насосная станция для питания гидроцилиндра, обеспечивающая максимальное усилие гидроцилиндра 10 кН; − силоизмеритель на 10 кН; − цифровой индикатор текущей нагрузки; − тензоусилитель с выходом, подключенным к цифровым индикаторам с табло на 3 сегмента; − образец из стального равнополочного двутавра длиной 1,2 м и сечением обеспечивающими потерю устойчивости при нагрузке не более 10 кН; − образец из стального равнополочного двутавра длиной 2 м и сечением обеспечивающими потерю устойчивости при нагрузке не более 10 кН; − образец из стального неравнополочного двутавра длиной 2 м и сечением обеспечивающими потерю устойчивости при нагрузке не более 10 кН − 1 шт. Список лабораторных работ: 1. Определение зависимости критической силы (нагрузки потери устойчивости) от условий опирания стержня; 2. Определение зависимости критической силы (нагрузки потери устойчивости) от формы поперечного сечения стержня; 3. Определение зависимости критической силы (нагрузки потери устойчивости) от длины стержня.
Производитель
Рекомендованный
                      поставщик
Рекомендованный поставщик
Характеристики Типовой комплект учебного оборудования «Общая устойчивость изгибаемого стержня»
Артикул ОУИС
Синонимы Общая устойчивость изгибаемого стержня Общая устойчивость изгибаемого Общая устойчивость Общая
Страна происхождения товара Россия
ОКПД-2 32.99.53.130
Пост-продажное техническое сопровождение Предоставляется в течение срока гарантии
Методическое сопровождение внедрения средства обучения Учебно-методический комплект (образовательная программа, методика) Поставляется вместе с оборудованием
Инструкция по эксплуатации Дополнительные опции отличающие средство обучение Поставляется вместе с оборудованием
Рекомендации к закупке (на количество учеников) Для образовательных организаций высшего и среднего профессионального образования
