Учебный стенд «Моменты трения в передачах с эвольвентным зацеплением» МТрПЭЗ-021-2ЛР

Цена для справки

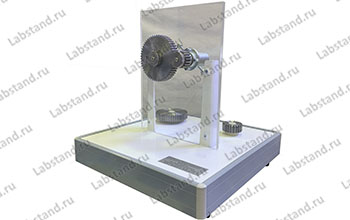

Стенд предназначен для изучения трения в зубчатых передачах с эвольвентным зацеплением. Стенд представляет собой настольную рамную конструкцию из металлического проката с полимерным окрашиванием с вертикальной панелью, выполненной из прозрачного полимерного материала. Рамная конструкция оснащена упругими ножками. На панели установлены два корпуса с валами в подшипниковых опорах. Валы выходят через панель и позволяют монтировать на них зубчатые колеса. На обратных стороне одного из валов установлена сбалансированная шпилька с резьбой М8 и длиной 120 мм. По шпильке перемещается путем вращения груз. В комплект поставки входят следующие комплекты зубчатых колес: – зубчатые колеса с эвольвентным профилем зубьев с передаточными числом 1:2; – зубчатые колеса с эвольвентным профилем зубьев с передаточными числом 1:3; После установки зубчатых колес на валы груз устанавливается на один из валов и перемещается по шпильке путем вращения до нарушения равновесия зубчатого зацепления и его поворота. По последнему положению груза, соответствующему равновесию зацепления, рассчитывается создаваемый момент, который принимается за момент трения скольжения в опорах. Перечень проводимых работ: – экспериментальное измерение момента трения в зависимости от передаточного числа; – экспериментальное измерение момента трения в зависимости от приводного колеса (редуктор/мультипликатор). Габаритные размеры стенда 400х400х400 мм. Масса стенда 20 кг
Производитель
Рекомендованный
                      поставщик
Рекомендованный поставщик
Характеристики Учебный стенд «Моменты трения в передачах с эвольвентным зацеплением» МТрПЭЗ-021-2ЛР
Артикул МТРПЭЗ-021-2ЛР
Синонимы Моменты трения в передачах с эвольвентным зацеплением Моменты трения в передачах с эвольвентным Моменты трения в передачах с Моменты трения в передачах Моменты трения в Моменты трения Моменты
Страна происхождения товара Россия
ОКПД-2 32.99.53.130
Пост-продажное техническое сопровождение Предоставляется в течение срока гарантии
Методическое сопровождение внедрения средства обучения Учебно-методический комплект (образовательная программа, методика) Поставляется вместе с оборудованием
Инструкция по эксплуатации Дополнительные опции отличающие средство обучение Поставляется вместе с оборудованием
Рекомендации к закупке (на количество учеников) Для образовательных организаций высшего и среднего профессионального образования
