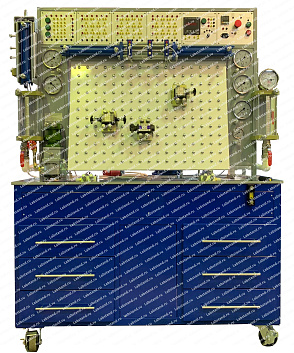

Типовой комплект учебного оборудования «Гидропривод и электрогидроавтоматика» СГУ-УН-08-40ЛР-01

Цена для справки
Типовой комплект учебного оборудования предназначен для проведения 44 лабораторных занятий по курсам: «Основы гидропривода», «Элементы гидропривода», «Гидропривод и гидроавтоматика», «Объемные гидроприводы», «Объемные гидромашины», «Средства электроавтоматики в гидро и пневмосистемах». Количество лабораторных работ может быть увеличено путем дополнительного комплектования съемными гидравлическими и электронными блоками. Типовой комплект выполнен в виде напольного лабораторного стола с установленной на нем монтажной панелью и антресолью с электрическими блоками управления и манометрами. Монтажная панель служит для быстрой установки съемных гидравлических элементов при сборке изучаемых гидравлических схем. Стенд является односторонним, обеспечивает одно рабочее место для группы учащихся. Комплект позволяет получить представление о работе гидропривода с исполнительными элементами в виде гидромотора и двух гидроцилиндров. Учащиеся изучают назначение гидроаппаратуры, применяемой в гидроприводах, экспериментальным путем могут получить характеристики применяемых элементов (клапаны, дроссели, регуляторы расхода, распределители). Характеристики исполнительных механизмов исследуются под воздействием нагрузки. Измерительная часть типового комплекта позволяет измерять расход и давление в различных точках гидросистемы. В качестве управляющих элементов применены гидроаппараты с ручным и электрическим дискретным управлением. Учащиеся получают представление о взаимодействии электрической системы управления и гидравлической силовой системы с электрическими датчиками положения рабочего органа исполнительного механизма, изучают методы проектирования электрических схем управления и могут осуществить их сборку на стенде. Изучаемая схема, в соответствии, с указаниями лабораторных работ, собирается с помощью рукавов высокого давления, тем самым, у учащихся вырабатываются навыки сборки гидравлических схем. На гидравлических элементах установлены быстроразъемные штуцеры, на рукавах высокого давления – быстроразъемные муфты. Штуцеры быстроразъемных соединений обеспечивают сборку схем рукавами с муфтами, сохраняя герметичность элементов при разобранной схеме. Изучаемая электрическая схема, в соответствии, с указаниями лабораторных работ, собирается с помощью проводов со штекерами и элементами с гнездами, тем самым, вырабатываются навыки сборки электрических схем. Применен безопасный уровень напряжения 24В постоянного тока с защитой от короткого замыкания. Электропитание – трехфазная сеть 380 В, 50Гц (по запросу 220В, однофазная сеть), потребляемая мощность не более 1,8 кВт. Номинальное давление эксплуатации 5,5 МПа. Максимальное давление 6,3 МПа. Масса заправленного оборудования с уложенными в ящиках элементами не более 520 кг. Габариты не более 1450х700х1950 мм.
Производитель
Рекомендованный
                      поставщик
Рекомендованный поставщик
Характеристики Типовой комплект учебного оборудования «Гидропривод и электрогидроавтоматика» СГУ-УН-08-40ЛР-01
Артикул СГУ-УН-08-40ЛР-01
Синонимы Гидропривод и электрогидроавтоматика Гидропривод и Гидропривод
Страна происхождения товара Россия
ОКПД-2 32.99.53.130
Пост-продажное техническое сопровождение Предоставляется в течение срока гарантии
Методическое сопровождение внедрения средства обучения Учебно-методический комплект (образовательная программа, методика) Поставляется вместе с оборудованием
Инструкция по эксплуатации Дополнительные опции отличающие средство обучение Поставляется вместе с оборудованием
Рекомендации к закупке (на количество учеников) Для образовательных организаций высшего и среднего профессионального образования
