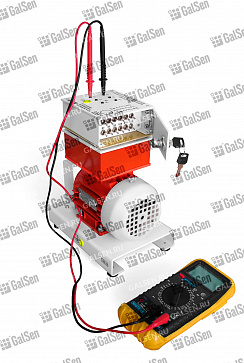

Комплект поставки состоит из реального асинхронного двигателя, имитатора неисправностей и мультиметра. Комплект позволяет внести элемент соревновательности в лабораторный практикум, например, путем отыскания неисправности командами или индивидуальными участниками на время.
Асинхронный двигатель предназначен для применения по прямому назначению.
Имитатор неисправностей предназначен для моделирования фазной и междуфазной изоляции, обрывов и витковых замыканий обмоток трехфазного асинхронного двигателя. Конструктивно имитатор выполнен в виде металлопластмассовой коробки. На лицевой панели имитатора размещены гнезда для подключения щупов мультиметра, а на основании установлены металлические подпружиненные штыри для установки в контактные гнезда передней панели испытуемого асинхронного двигателя. Сбоку имитатора имеется дверца с замком, за которой на панели установлены тумблеры для включения того или иного вида неисправностей. Имитатор обеспечивает как минимум следующие виды моделирования неисправностей (не менее 12 типов):
- Нарушение изоляции между фазой U и корпусом (землей)
-
Нарушение изоляции между фазой V и корпусом (землей)
-
Нарушение изоляции между фазой W и корпусом (землей)
-
Нарушение изоляции между фазами U и V
-
Нарушение изоляции между фазами U и W
-
Нарушение изоляции между фазами V и W
-
Обрыв фазы U
-
Обрыв фазы V
-
Обрыв фазы W
-
Витковое замыкание фазы U
-
Витковое замыкание фазы V
-
Витковое замыкание фазы W
