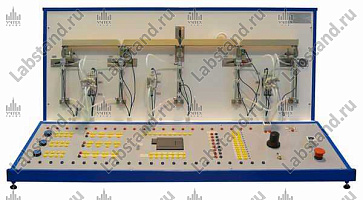

Типовой комплект учебного оборудования «Управление технологическим оборудованием на основе логического контроллера», УТО-ПЛК-15ЛР-01-ПК

Цена для справки
Стенд универсальный настольного исполнения с монтажной панелью с электрическими блоками управления и исполнительными пневматическими механизмами. Стенд поставляется с компрессором. Габариты стенда (без компрессолра): не более 1200х480х700мм. Комплектация стенда: – Фильтр-регулятор давления с манометром – 1 шт. – Коллектор с запирающимися быстроразъемными соединениями – 1 шт. – Пневмоцилиндр двустороннего действия с магнитным кольцом на поршне с тормозным демпфером в конце хода – 3 шт. – Распределитель с электромагнитным управлением 5/2 с пружинным возвратом – 2 шт. – Распределитель 5/2 с двусторонним электромагнитным управлением (бистабильный) – 3 шт. – Датчик положения штока пневмоцилиндра (электромеханический выключатель нормально разомкнутый) – 2 шт. – Датчик положения штока пневмоцилиндра (герконовый выключатель с устройством крепления на пневмоцилиндры) – 2 шт. – Датчик положения штока пневмоцилиндра индуктивный (контакт нормально разомкнутый) – 2 шт. – Датчик давления с цифровой индикацией значения давления и аналоговым выходным сигналом – 2 шт. – Датчик расхода воздуха с цифровой индикацией величины расхода – 1 шт. – Электрический релейный блок с количеством реле 3 шт., напряжение управления 24 В, четыре группы переключающих контактов на каждом реле – 1 шт. – Электрический блок питания 24 В, 2А – 1 шт. – Блок электрических кнопок с количеством кнопок 3 шт, каждая кнопка должна содержать две группы переключающих контактов – 1 шт. – Набор проводов со штекерами для быстрой сборки электрических схем в соответствии с перечнем лабораторных работ – 1 комплект; – Промышленный контроллер – 1 шт. – Персональный компьютер для программирования контроллера. – Учебное пособие по проведению 15-ти лабораторных работ. Перечень лабораторных работ: 1. Изучение работы пневматических распределителей. Схемы включения распределителей с электромагнитным управлением. Пневмораспределители моностабильные и бистабильные; 2. Схемы управления пневматическим цилиндром двустороннего действия с применением распределителей; 3. Реализация логической функции «ДА» с помощью ПЛК при электрическом входном сигнале. Сборка схем; 4. Реализация логической функции «НЕ» с помощью ПЛК при электрическом входном сигнале. Сборка схем; 5. Реализация логической функции «ИЛИ» с помощью ПЛК при электрическом входном сигнале. Реализация логической функции при использовании нескольких электрических входных сигналов. Сборка схем; 6. Реализация логической функции «И» с помощью ПЛК при электрическом входном сигнале. Реализация логической функции при использовании нескольких электрических входных сигналов. Сборка схем; 7. Разработка электрических схем с применением логических операций в различных сочетаниях с выходными пневматическими исполнительными устройствами. Сборка схем; 8. Реализация «самоподхвата» с помощью ПЛК при электрическом входном сигнале. Сборка схем; 9. Синтез многотактных электрических систем управления с помощью ПЛК при электрическом входном сигнале. Реализация на стендах электрических систем управления; 10. Реализация реле времени с помощью ПЛК. 11. Применение времени в схемах управления исполнительными механизмами. Сборка схемы; 12. Изучение аналоговых датчиков давления: схемы включения в систему и их программирование; 13. Управление пневматическими приводами по давлению с использованием датчиков давления (без компьютера); 14. Изучение способа измерения расхода воздуха с использованием расходомера. Подключение к воздушной и электрической системе. Программирование расходомера; 15. Управление пневматическими приводами с использованием логических функций, построенных по результатам измерения расхода (без компьютера).
Производитель
Рекомендованный
                      поставщик
Рекомендованный поставщик
Характеристики Типовой комплект учебного оборудования «Управление технологическим оборудованием на основе логического контроллера», УТО-ПЛК-15ЛР-01-ПК
Артикул УТО-ПЛК-15ЛР-01-ПК
Синонимы Управление технологическим оборудованием на основе логического контроллера Управление технологическим оборудованием на основе логического Управление технологическим оборудованием на основе Управление технологическим оборудованием на Управление технологическим оборудованием Управление технологическим Управление
Страна происхождения товара Россия
ОКПД-2 32.99.53.130
Пост-продажное техническое сопровождение Предоставляется в течение срока гарантии
Методическое сопровождение внедрения средства обучения Учебно-методический комплект (образовательная программа, методика) Поставляется вместе с оборудованием
Инструкция по эксплуатации Дополнительные опции отличающие средство обучение Поставляется вместе с оборудованием
Рекомендации к закупке (на количество учеников) Для образовательных организаций высшего и среднего профессионального образования
