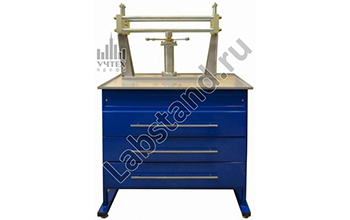

Типовой комплект учебного оборудования «Стержни и балки» СМ-СИБ-7ЛР-010

Цена для справки
Стенд предназначен для проведения лабораторных работ группой из 2–4 человек. В комплект поставки входит: паспорт, руководство по эксплуатации и пособие по выполнению лабораторных работ. Возможна комплектация стенда произвольным набором сменных элементов для проведения лабораторных работ из списка, а так же последующее дополнение комплектации. Габаритные размеры стенда, не более 600х900х1400 мм. Вес не более 120 кг. Состав: – силовая рама для крепления сменных элементов, силоизмерителя и устройств измерения линейных и угловых перемещений; – устройства нагружения на основе грузов; – набор аппаратуры для измерения перемещений; – силоизмеритель на 5 кН; – механическое устройство нагружения на основе пары винт-гайка с усилием не менее 4 кН; – измерительный блок с цифровыми табло для индикации показаний силоизмерителя и тензорезисторов; – сменные элементы для проведения лабораторных работ: – модуль для определения перемещений в двухопорной балке при изгибе (балка для экспериментального определения перемещений при изгибе опирается на двух концах с возможностью моделирования шарнирного опирания, либо заделки. Измерение перемещений осуществляется непосредственной установкой измерителя перемещений над осевой линией балки. Нагружение производится грузами массой 0,5 кг и 1 кг). – модуль для определения перемещений в консольной балке при прямом и косом изгибе (балка для экспериментального определения перемещений при изгибе защемлена одним концом устройстве опирания для крепления к силовой раме. Измерение перемещений осуществляется непосредственной установкой измерителя перемещений над осевой линией балки. Нагружение производится грузами массой 0,5 кг и 1 кг через поворотное устройство). – модуль для определения напряжений в сечении балки при изгибе (определение напряжений в сечении балки при изгибе проводится путем тензометрирования 5 точек по высоте в одном сечении балки. Тензометрирование выполняется фольговыми тензорезисторами с последующим усилением сигнала и передачей его на измерительный блок.) – модуль для определения напряженного состояния в балке при сложном нагружении (определение напряженного состояния в балке осуществляется путем тензометрирования напряженного состояния на поверхности балки розеткой из трех тензорезисторов. Нагружающее устройство позволяет изменять значения и соотношение изгибающего момента к крутящему. Нагружение производится путем подвеса грузов массой 2,5…10 кг на рычаг). – модуль для исследования устойчивости сжатого стержня (нагружающее устройство и устройства закрепления позволяют моделировать граничные условия, соответствующие шарнирному опиранию). – модуль для определения модуля сдвига (определение модуля сдвига проводится путем задания крутящего момента, приложенного к трубчатому образцу, путем подвеса грузов массой 2,5…10 кг на рычаг, и замера взаимного угла закручивания двух сечений трубчатого образца). Стенд обеспечивает проведение 7 лабораторных работ: 1. Определение перемещений в двухопорной металлической балке при изгибе. 2. Определение перемещений в консольной балке при прямом изгибе 3. Определение перемещений в консольной балке при косом изгибе 4. Определение напряжений в сечении балки при изгибе 5. Определение напряженного состояния в балке при сложном нагружении (при действии изгиба и кручения) 6. Исследование устойчивости сжатого стержня (определение критической силы) 7. Определение модуля сдвига
Производитель
Рекомендованный
                      поставщик
Рекомендованный поставщик
Характеристики Типовой комплект учебного оборудования «Стержни и балки» СМ-СИБ-7ЛР-010
Артикул СМ-СИБ-7ЛР-010
Синонимы Стержни и балки Стержни и Стержни
Страна происхождения товара Россия
ОКПД-2 32.99.53.130
Пост-продажное техническое сопровождение Предоставляется в течение срока гарантии
Методическое сопровождение внедрения средства обучения Учебно-методический комплект (образовательная программа, методика) Поставляется вместе с оборудованием
Инструкция по эксплуатации Дополнительные опции отличающие средство обучение Поставляется вместе с оборудованием
Рекомендации к закупке (на количество учеников) Для образовательных организаций высшего и среднего профессионального образования
